Mechanische testen
Het ECC laboratorium beschikt over meerdere data acquisitie systemen en sensoren om mechanische metingen te doen.
De belangrijkste taak van de mechanische analyse groep van het ECC is het ondersteunen tijdens de ontwerpfase, door het uitvoeren van uitgebreide analyses op het gebied van sterkte, stijfheid, vervormingen, trillingen en schokken, maar ook door van materiaalkeuze en materiaalbewerking.
Er worden bij ECC testen uitgevoerd om deze analyses te valideren en om de producten te kwalificeren zodat deze op de markt mogen worden gebruikt. Het ECC laboratorium beschikt over meerdere data acquisitie systemen en sensoren om mechanische metingen te doen. Hiermee worden analyses van het gedrag van het ontwerp onder invloed van statische en dynamische belastingen gevalideerd.
Al deze faciliteiten zijn ook beschikbaar voor u.
Zie hieronder een greep uit onze testfaciliteiten mochten er vragen zijn neem dan gerust contact met ons op. We kunnen een breed scala aan testen uitvoeren, voor elke test de juiste test faciliteit.
Electro Dynamic Shaker
The Electro-Dynamic Shaker is used for vibration and shock tests on very small (e.g. IC) components but also for units up to 800 kg. Shock and vibration tests are conducted for defence, automotive, space, aircraft and similar industries.
Data acquisition
The vibration control system is a digital stand-alone closed-loop system, it is able to control the displacement, the velocity, or the acceleration. The system has the ability to perform sine, random and shock tests.

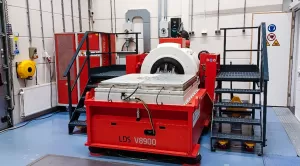

LDS V8900 Shaker; High-Force Electrodynamic Shaker
Sine Force (peak): 80.0 kN (17984 lbf)
Overturning Moment Restraint: 3.0 kNm (26552 lbf in)
(sine peak): 980.7 m/s (100 gn)
Random Force (rms): 76.2 kN (17130 lbf)
Max, Acceleration (random rms): 686.5 m/s (70 gn)
Max. ½-Sine Peak Shock Force with XPA128K Amplifier: 254.1 kN (57124 lbf)
Velocity (sine peak):
Full field: 1.8 m/s (70.9 in/s)
Reduced field: 2.5 m/s (98.4 in/s)
Displacement: 101.6 mm (4.0 in)
Useable Frequency Range: 5 Hz to 3000 Hz
Internal Load Support Capacity: 800 kg (1763 lb)
Drawing form interface plates: The mounting plane of the vibration table is provided with a 50mm x 50mm pattern of M8 holes.
Large Shock Test Simulator
The large shock test simulator is used to apply half sine and damped sine acceleration loads.
It is used for larger equipment.
